E22 SYSTEM

Design by Yembarastudio, 2022

E22 system is a customizable linear lighting system based on a rail of 2 L600-2200 Ø6mm brass tubes electri- fied at 24V.

E22 system es una sistema de iluminación lineal customizable basado en un carril de 2 tubos de latón de L600-22

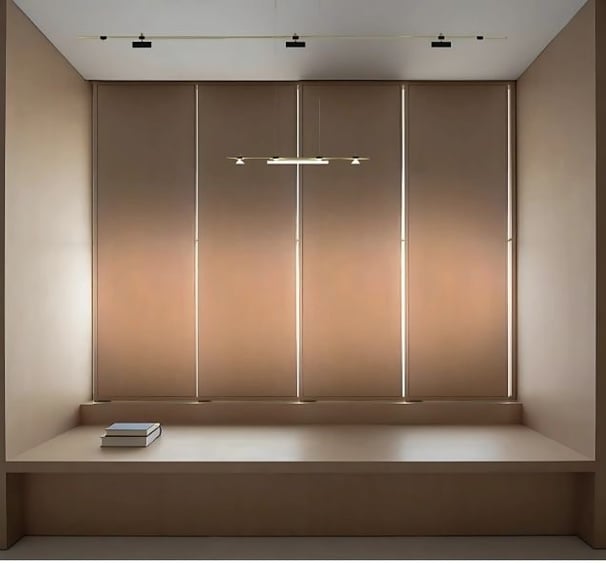

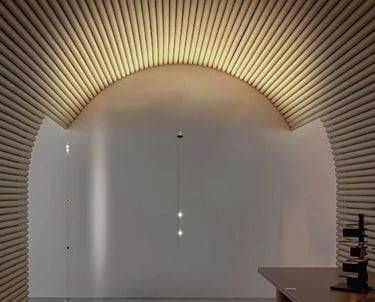

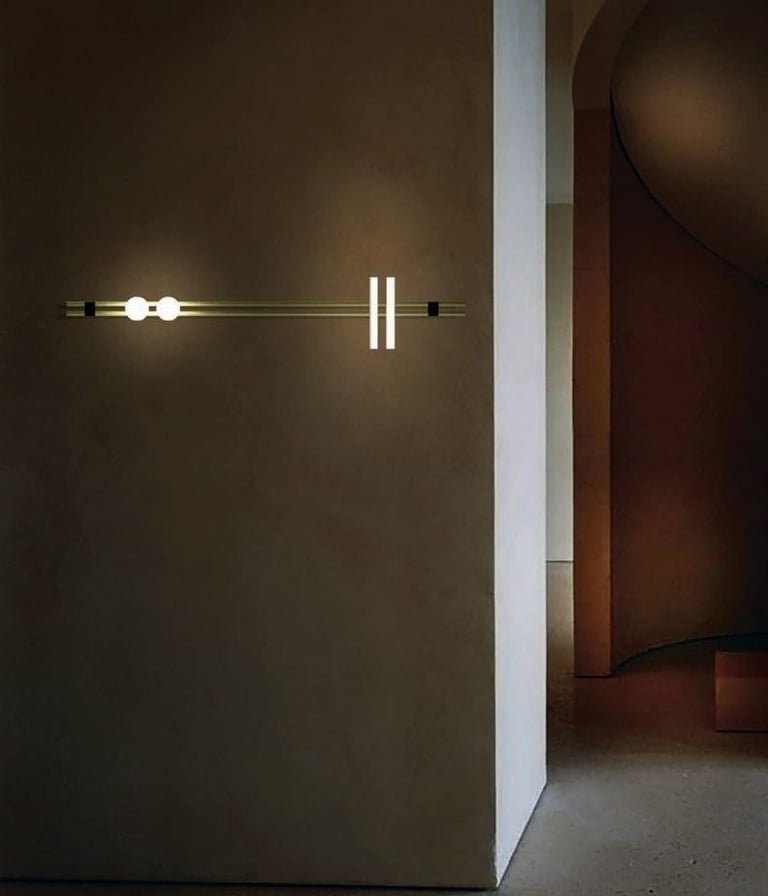

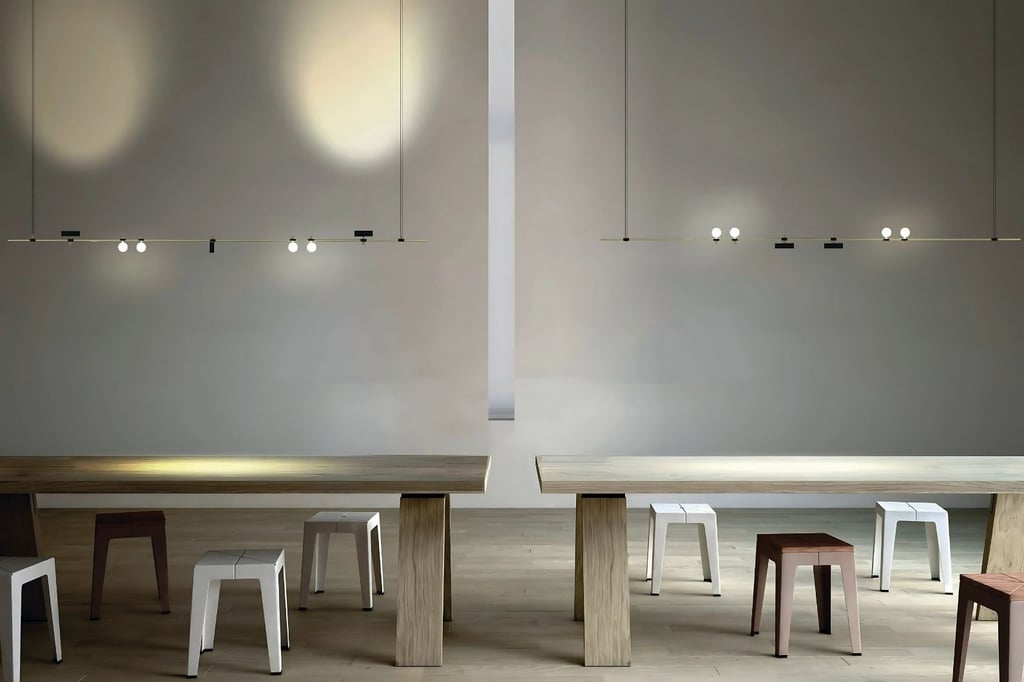

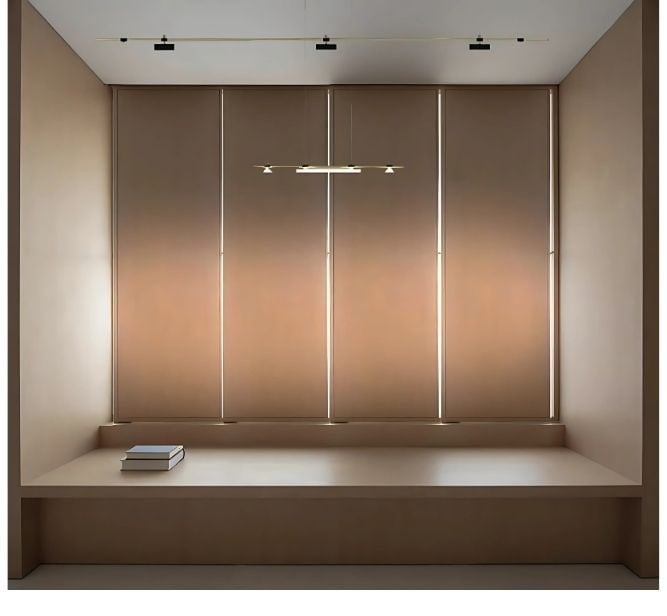

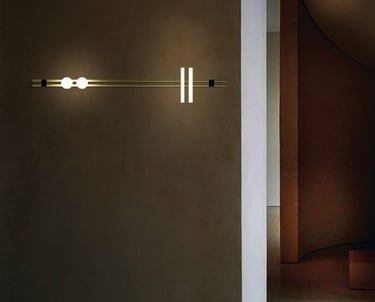

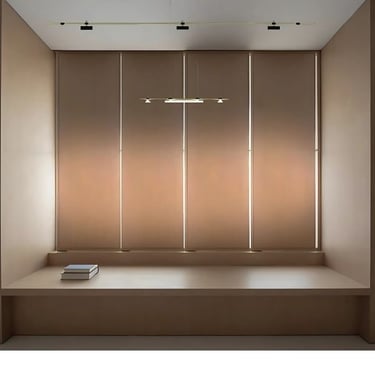

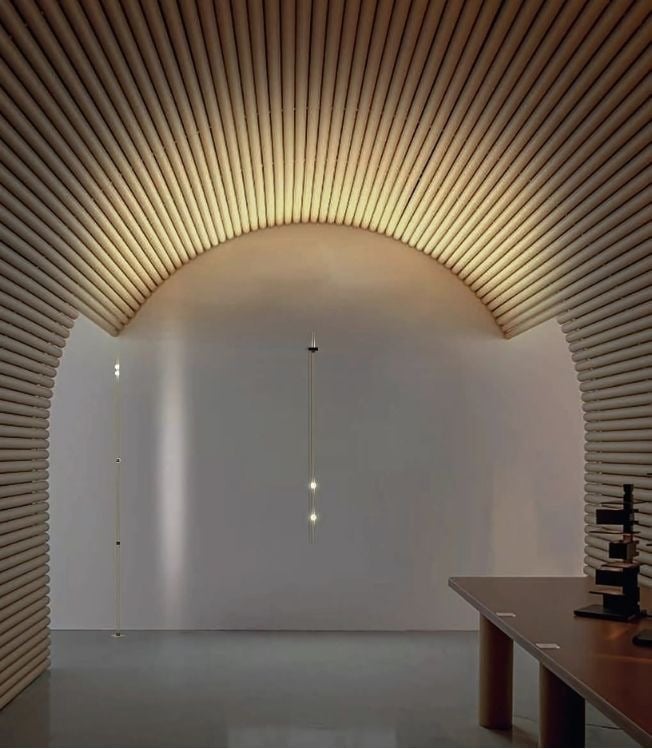

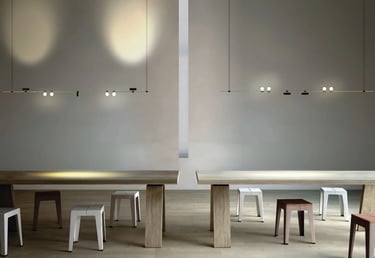

The tubes are joined with a connector that brings the current from the transformer through 2 cables and connectors that electrify the 4 types of spotlight with ball joint along and on the two sides of the rail. The rail can be installed suspended, anchored to a standing rail or can function as a vertical mast, using a base.

Los tubos están unidos con un conector que trae la corriente desde el transformador a través de 2 cables i unos conectores que electrifican las 4 tipologías de foco con rotula a lo largo y en las dos caros del carril. El carril puede instalarse suspendido, anclado a uno parad o puede fun- cionar como mástil vertical, median- te una base.

General description:

Brass structure + 2 base connectors.

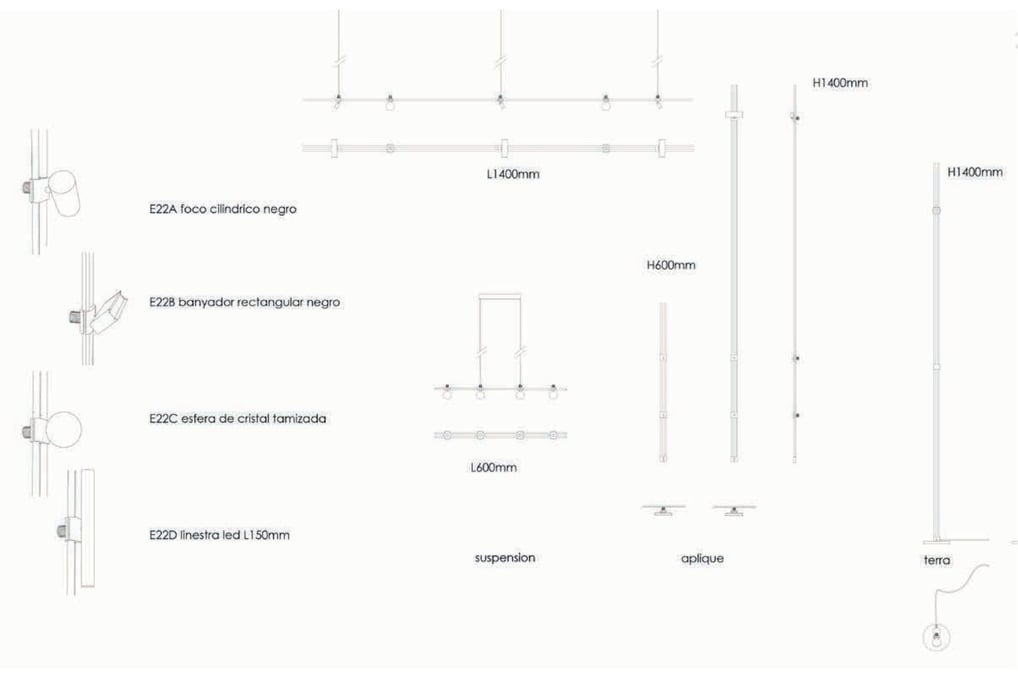

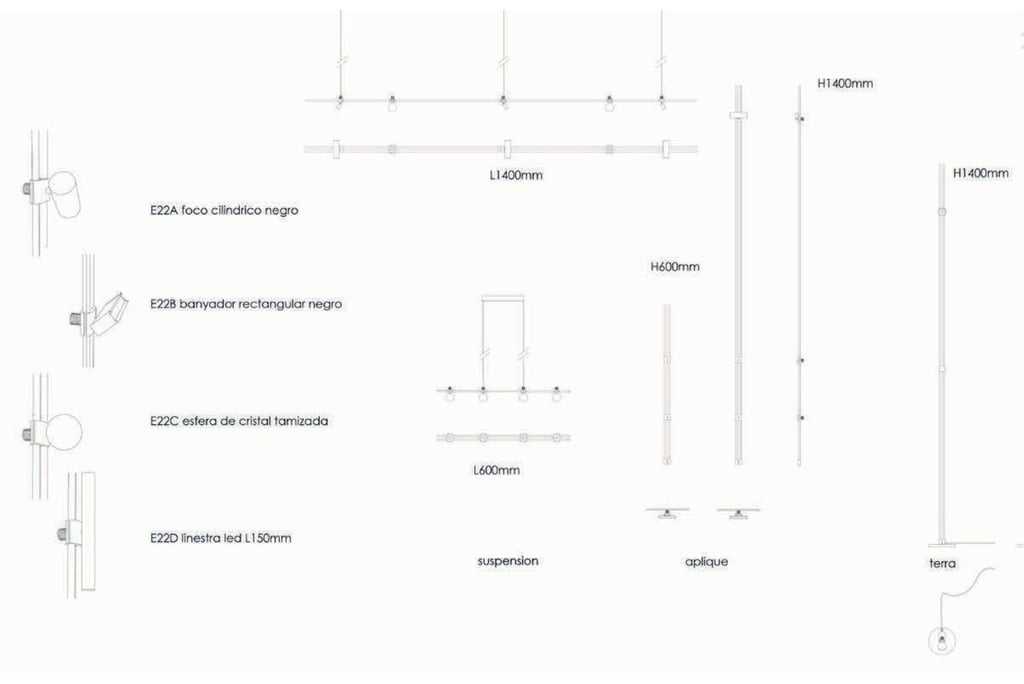

LED spotlights connectors:

E22A black cylindrical bulb (Ø20.40) mm | 4.5w 2700ºk

E22B black rectangular washboard (20,60,20) mm | 4.5w 2700ºk

E22C sifted glass sphere Ø30mm | 4.5w 2700ºk

E22D linestra led L150mm (Ø20,100) mm | 4.5w 2700ºk

Black metal ceiling rose with built-in equipment: (CE): DALI / DSI / SWITCH DIM |

Electrical cable length: 5 m / 196.8

Ceiling fixing system

Wall fixing system

Descripción general:

Estructura de latón + 2 conectores base.

Focos led conectores:

E22A foco cilindrico negro ( Ø20,40) mm | 4,5w 2700ºk

E22B banyador rectangular negro ( 20,60,20) mm | 4,5w 2700ºk

E22C esfera de cristal tamizada Ø30mm| 4,5w 2700ºk

E22D linestra led L150mm ( Ø20,100) mm | 4,5w 2700ºk

Florón metálico negro con equipo in- corporado: (CE): DALI / DSI / SWITCH DIM |

Longitud cable eléctrico: 5 m / 196.8

Sistema fijación techo

Sistema fijación pared
